Luftflöde SN2SE / SN2

Variant 1

Luftintag genom främre dörr och utsug i skåpets tak.

  • Typ = APA:
  • A (Aktiv) främre dörr
  • P (Passiv) bakre dörr
  • A (Aktiv) kropp

SN2AO800/1200 (utsugsstos) placeras högst upp inne i skåpet. SN2RFU800/1200 (fläktpaket) alternativt SN2RAU800/1200 (stosanslutning) som ansluts till fastighetens rörsystem placeras ovanpå skåpet. Komplettera med belysning och kabelintag vid sidan av stativet för att säkerställa att den kalla luften passerar genom utrustningen.

  • SN2LED1600/2000 (främre belysning).
  • SN2ICI1600/2000 (inre kabelintag).
  • SN2LED2 (bakre belysning).

Variant 2

Luftintag genom främre dörr och utluft genom bakre dörr.

  • Typ = AAP:
  • A (Aktiv) främre dörr
  • A (Aktiv) bakre dörr
  • P (Passiv) kropp

Servrarnas egna fläktar drar luften genom utrustningen. Komplettera med belysning och kabelintag vid sidan av stativet för att säkerställa att den kalla luften passerar genom utrustningen.

  • SN2LED1600/2000 (främre belysning).
  • SN2ICI1600/2000 (inre kabelintag).
  • SN2LED2 (bakre belysning).

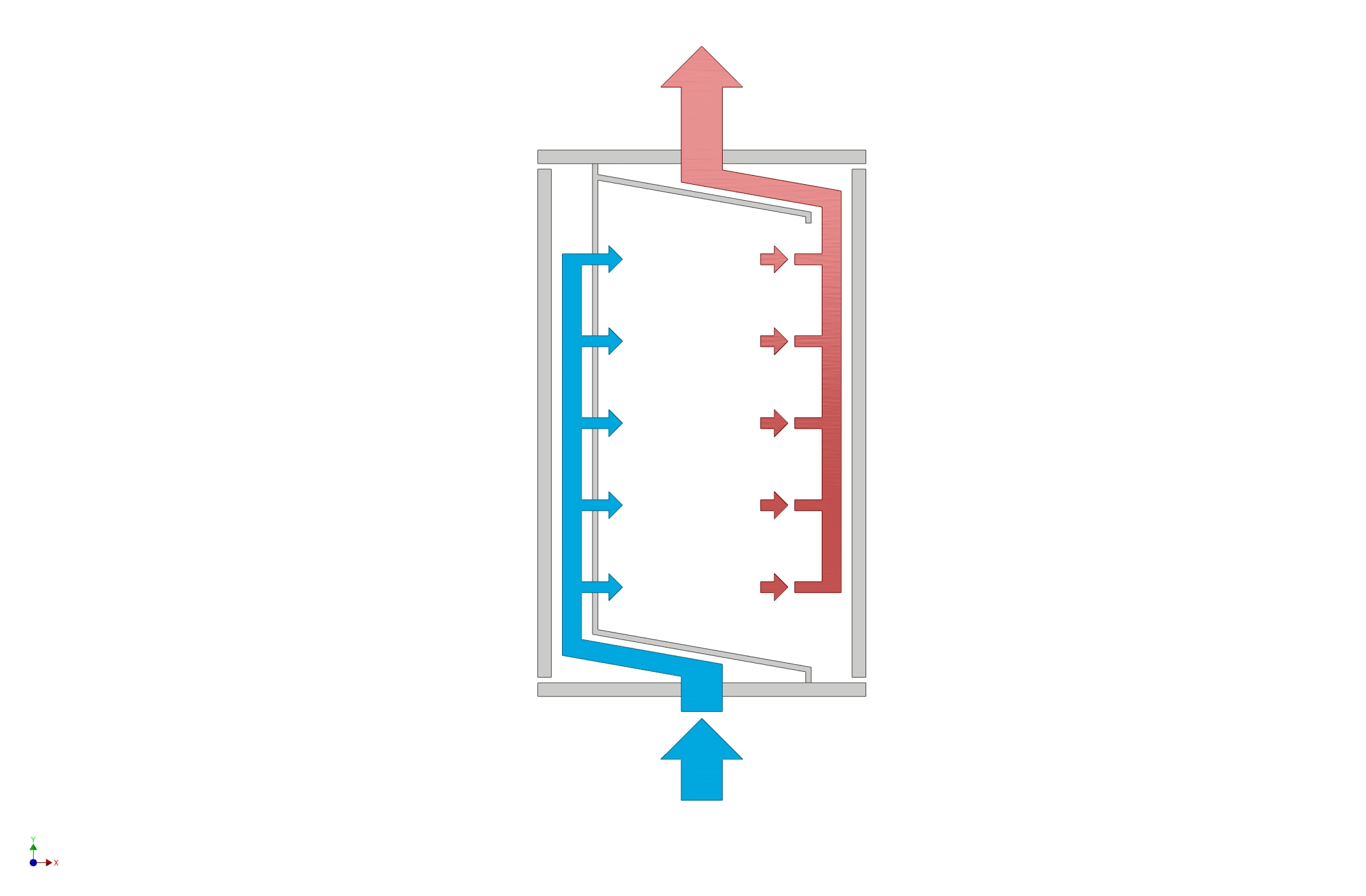

Variant 3

Luftintag genom skåpets golv och utsug i skåpets tak.

  • Typ = PPD:
  • P (Passiv) främre dörr, P (Passiv) bakre dörr, D (Dubbelaktiv) kropp

SN2AO800/1200 (utsugsstos) placeras högst upp inne i skåpet. SN2AI800/1200 (insugsstos) placeras längst ner inne i skåpet med intag framåt. SN2RFU800/1200 (fläktpaket) alternativt SN2RAU800/1200 (stosanslutning) som ansluts till fastighetens rörsystem placeras ovanpå skåpet.

Komplettera med belysning och kabelintag vid sidan av stativet för att säkerställa att den kalla luften passerar genom utrustningen.

  • SN2LED1600/2000 (främre belysning).
  • SN2ICI1600/2000 (inre kabelintag).
  • SN2LED2 (bakre belysning).

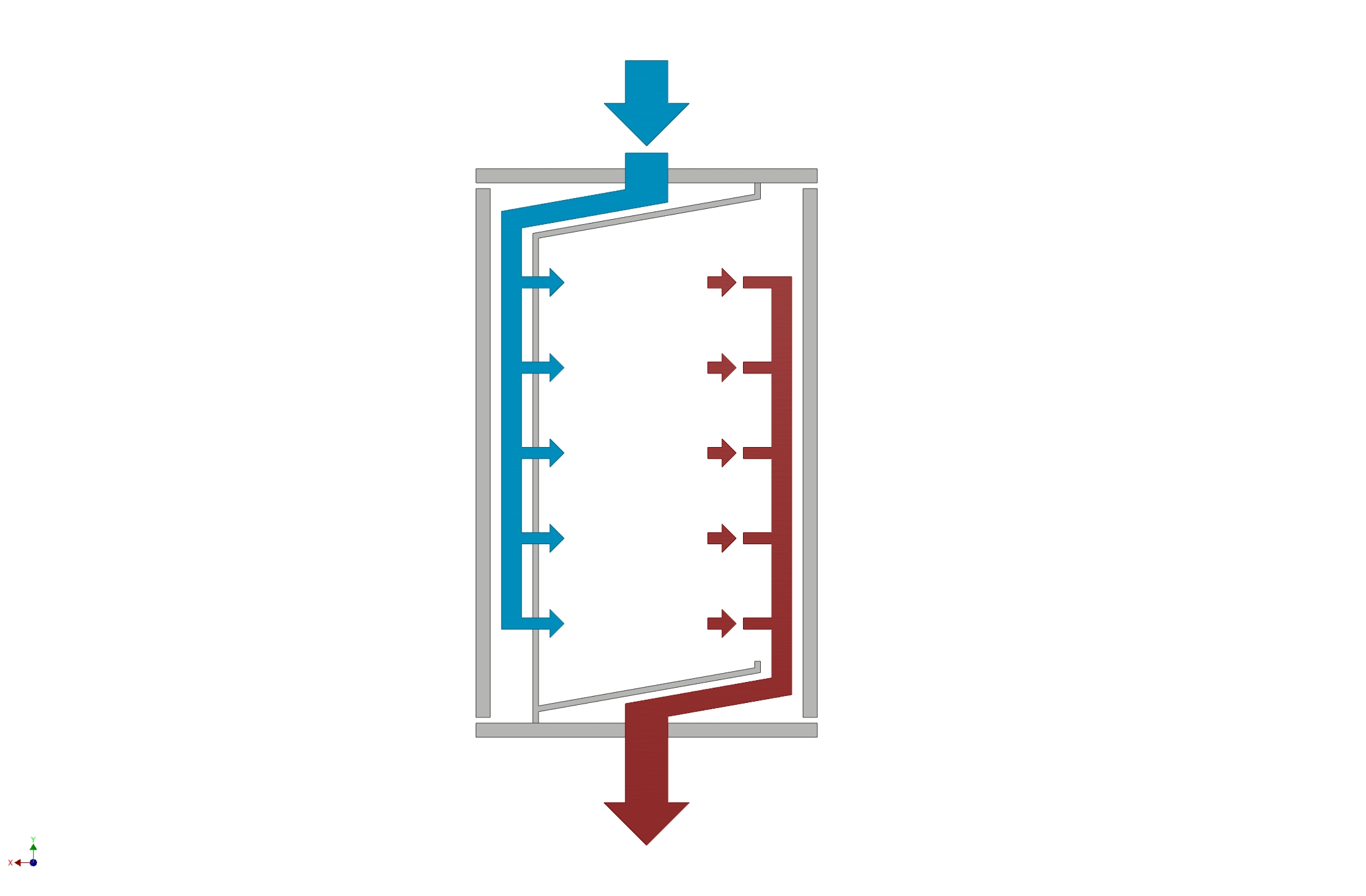

Variant 4

Luftintag genom skåpets tak och utsug i skåpets golv.

  • Typ = PPD:
  • P (Passiv) främre dörr, P (Passiv) bakre dörr, D (Dubbelaktiv) kropp

SN2AI800/1200 (insugsstos) placeras högst upp inne i skåpet med intag framåt. SN2RAU800/1200 (stosanslutning) som ansluts till fastighetens rörsystem placeras ovanpå skåpet.

Komplettera med belysning och kabelintag vid sidan av stativet för att säkerställa att den kalla luften passerar genom utrustningen.

  • SN2LED1600/2000 (främre belysning).
  • SN2ICI1600/2000 (inre kabelintag).
  • SN2LED2 (bakre belysning).

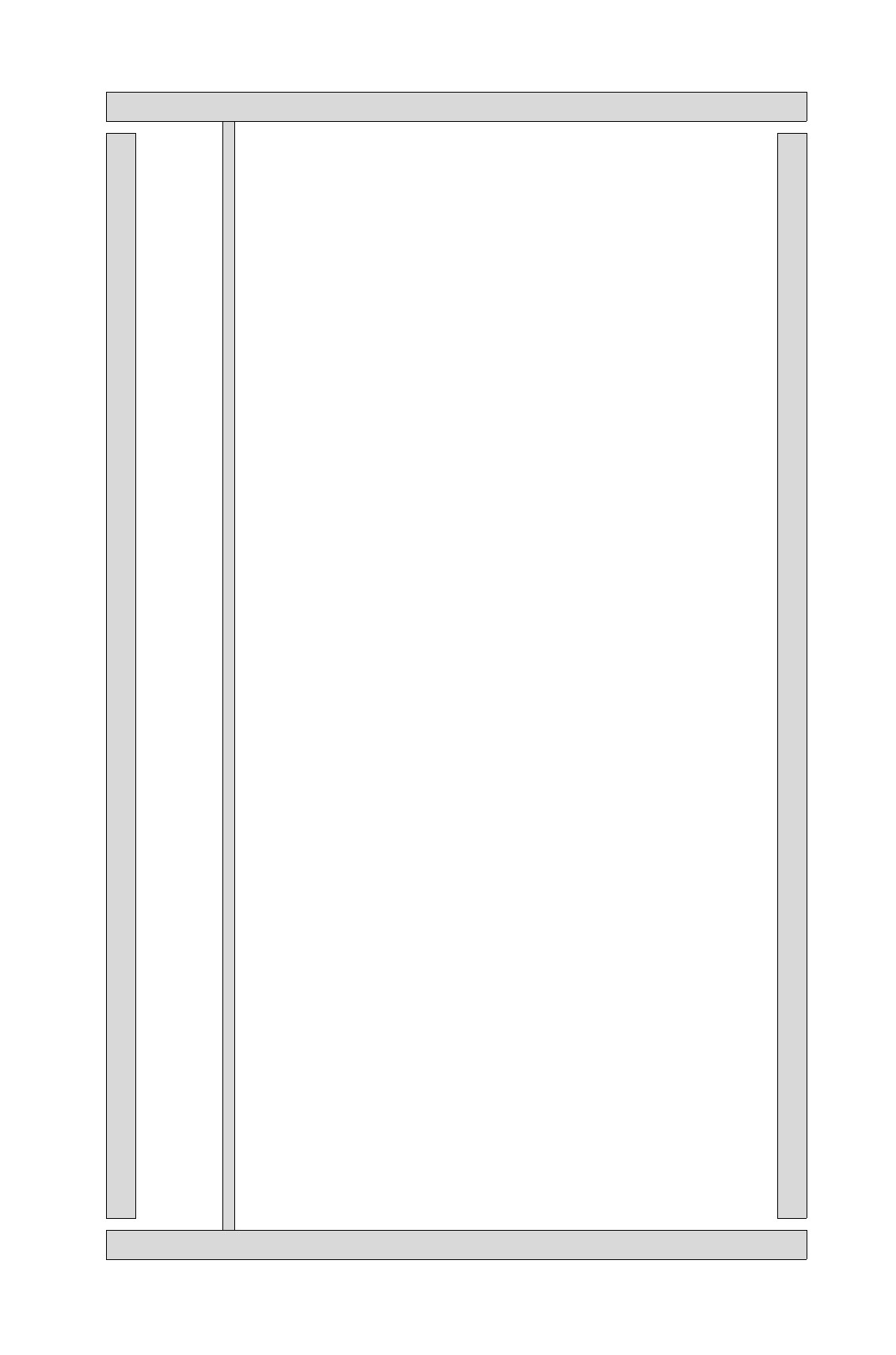

Variant 5

Passivt utrustat skåp som ej genererar värme.

  • Typ = PPP:
  • P (Passiv) främre dörr, P (Passiv) bakre dörr, P (Passiv) kropp

Komplettera med belysning fram och bak vid sidan av stativet för ökad användarvänlighet.

  • SN2LED1600/2000 (främre belysning).
  • SN2LED1600/2000 (bakre belysning).

Ett unikt IT-skåp

Target Enclosure® SN2/SN2SE är helt unika och utmärker sig av ett stort antal egenutvecklade och patenterade lösningar. Skåpen består av olika skåpskroppar, dörrar, låssystem, inredningar, luftstosar, fläktsystem, kabelintag och belysningar och kan därför helt anpassas efter kundens önskemål. Skåpens miljö kan styras och fjärrövervakas. Target Enclosure® SN2 finns med eller utan RÖS-skydd (SE).

Läs mer

Target Enclosure® SN3/SN3SE är ett säkerhetsskåp utvecklat för att kunna erbjuda marknaden ett smidigt och användarvänligt skåp som uppfyller Försvarsmaktens skyddssnivå 3. Trots den smala totalbredden på endast 700 mm har skåpen en dagöppning på hela 620mm för det utdragbara 19”-stativet. Target Enclosure® SN3 finns med eller utan RÖS-skydd (SE).

Läs mer
Valfri kroppstyp: P-passiv – A-aktiv – D-dubbelaktiv
Valfri dörrtyp: P-passiv, A-aktiv, L-fastbultad. Alla med dämpande egenutvecklad dörrmekanism med 180 graders öppning.
Flyttbar med pallyftare. SN2-skåpets byggsystem medför att det kan levereras som platt paket för enkel hantering – ej SN2SE.
SCI för SN2 och SWG för SN2SE
Försedd med Alarmtec MC-370 magnetkontakt och fästplatta för Seismisk detektor Siemens/Alarmtec
Remote Monitoring Unit för fjärrövervakning av fläktsystemet
Fan Management Unit som steglöst styr Ø 250 mm fläktar för låg ljudnivå och maximal luftströmning
SN2SE är säkert enligt högsta RÖS och Tempest-klass med hjälp av kraftfilter och faradays bur.
SN3 är inbrottsklassat till säkerhetsnivå 3
Luftintag genom filter på dörren och skåpets undersida
Valfri dörrtyp: P-passiv, A-aktiv, L-fastbultad. Alla med dämpande egenutvecklad dörrmekanism med 180 graders öppning.
SCI för SN3 och SWG för SN3SE
8-siffrigt kodlås KabaMas 252
Remote Monitoring Unit för fjärrövervakning av fläktsystemet
Fan Management Unit som steglöst styr Ø 250 mm fläktar för låg ljudnivå och maximal luftströmning
SN3SE är säkert enligt högsta RÖS och Tempest-klass med hjälp av kraftfilter och faradays bur.
